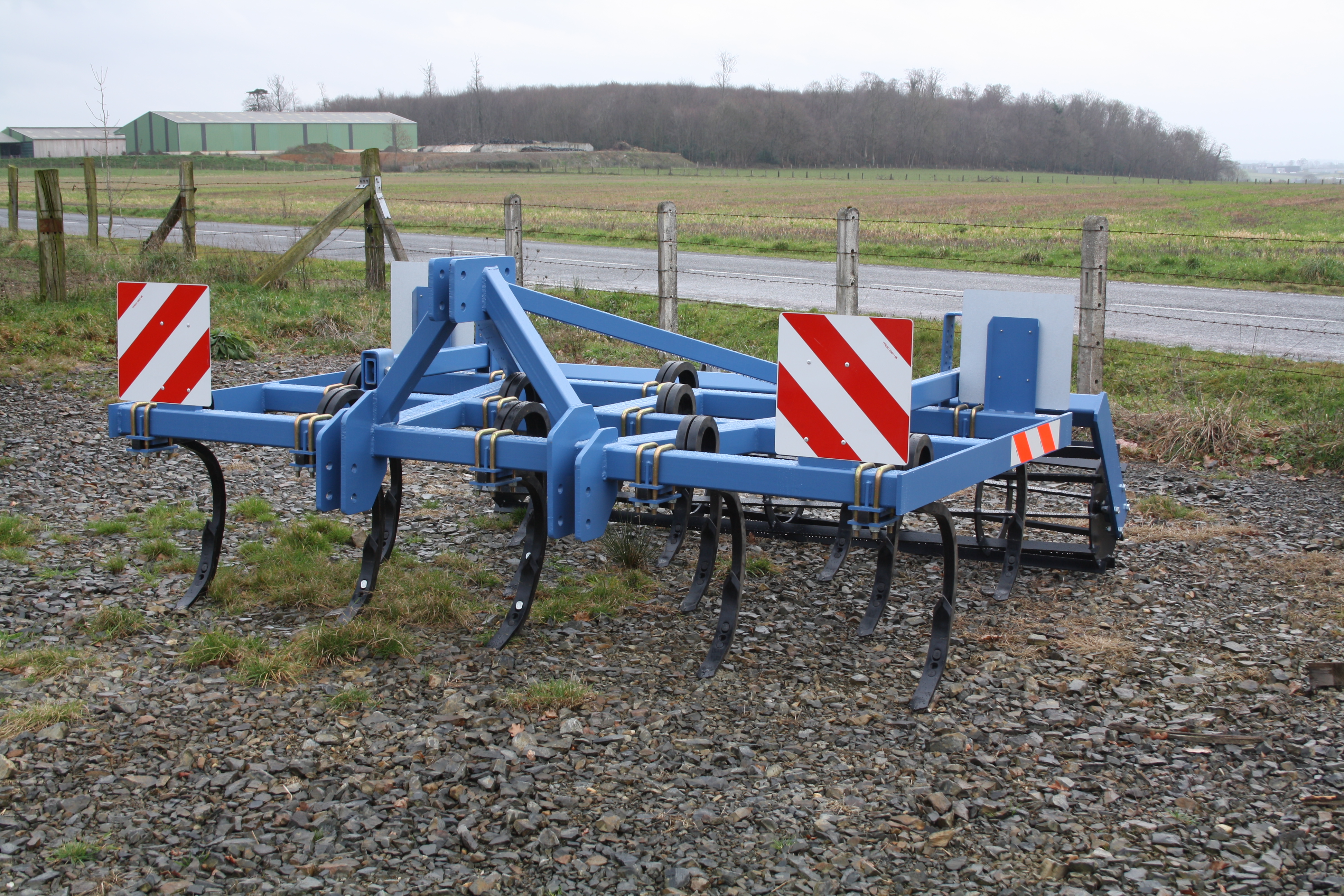

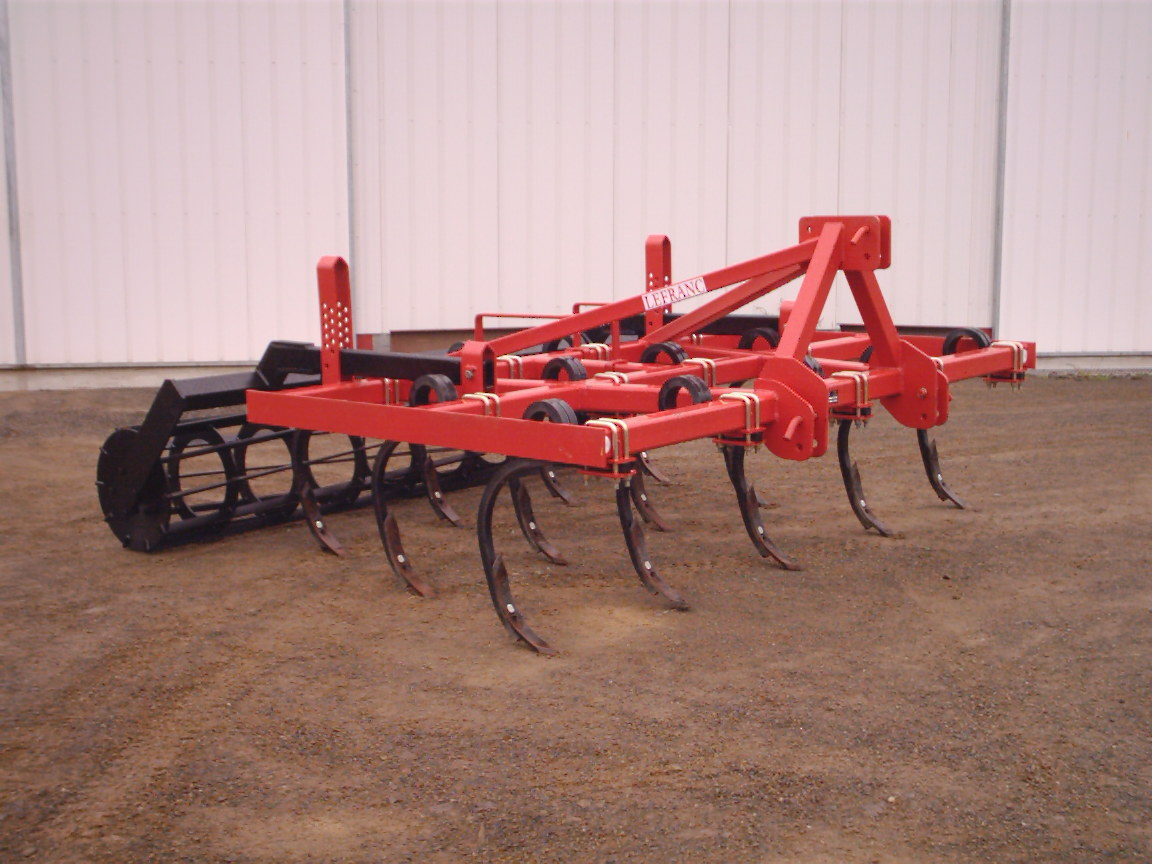

CULTIVATEUR Porté repliable 2 éléments
- La Sécurité de transport et de travail se fait par clapets piloté DE (1 clapet par vérin) ne nécessitent aucune Intervention manuelle de l’utilisateur.
- Des butées réglables sur le châssis porteur permettent d’avoir les deux châssis porte dents, parfaitement aligné en position de travail et également solidaire au châssis porteur.

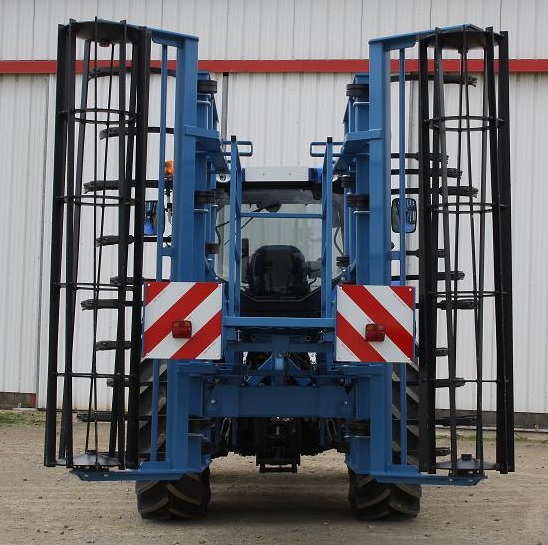

- En position de transport, le cultivateur reste dans le gabarit du tracteur.

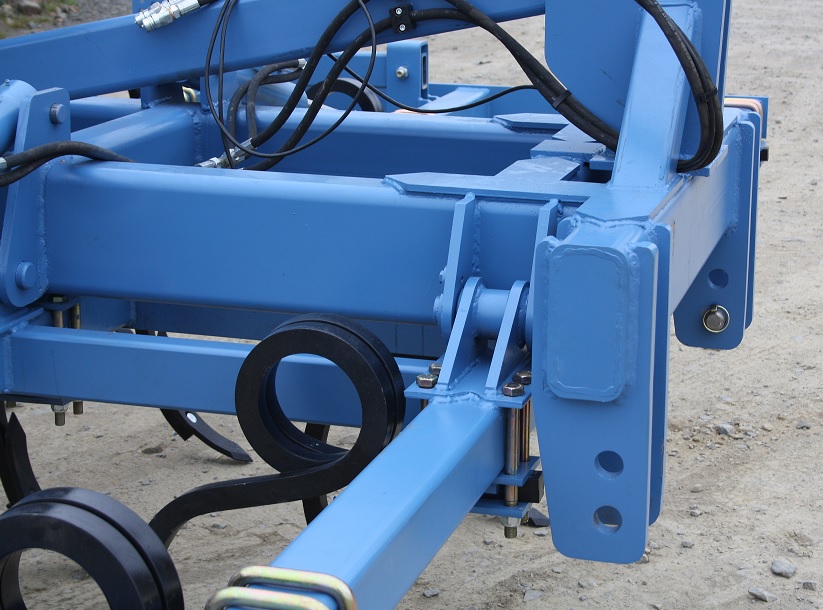

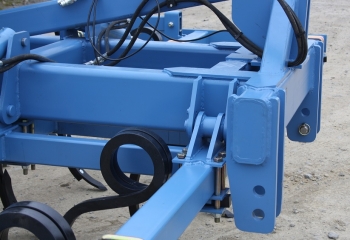

- Chaque châssis porte dents et articulé sur le châssis porteur par 3 points d’articulation renforcé (1 par poutres).
- Montée avec des bagues auto lubrifié graissé à vie.
- Pour éviter que la dent de 35 ne se déplace, elle est maintenue par deux cales en fer caret soudé sous la plaque Intermédiaire, celle-ci soudée au bâti, la plaque intermédiaire a également un téton de retenu anti recul au niveau des dents. Les brides de fixation des dents son d’un Ø de 18 mm.
- Toutes les plaques d’attelage, ainsi que les plaques qui compose les paliers d’articulations et les Supports des vérins bénéficie d’une découpe numérique afin d’avoir une précision maximum des assemblages.
- Le porte a faux de l’attelage et réduit au minimum, afin de rapprocher le plus possible l’outil du tracteur.
Caractéristiques Techniques
Châssis 3 poutres en tubes 100/100 ep 8 mm reposant sur un châssis central porteur monobloc

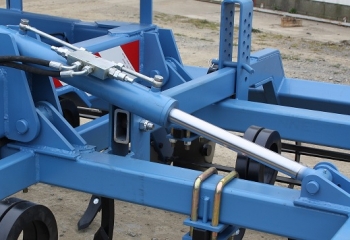

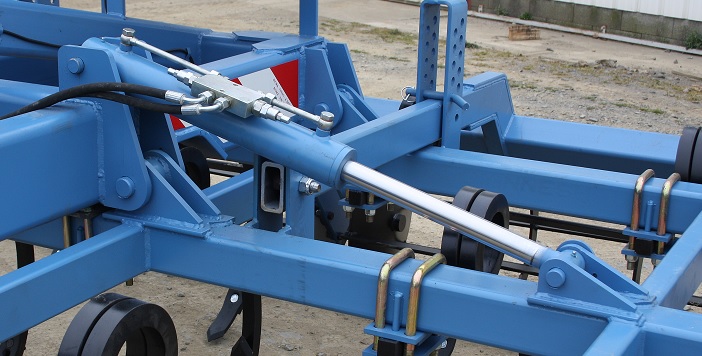

Dépliage des éléments par 2 vérins hydraulique DE avec chacun 1 clapet piloté type TP Largeur de transport : 2.60 m
Dents doubles spires caret de 35
Socs 55 x 15 x 400

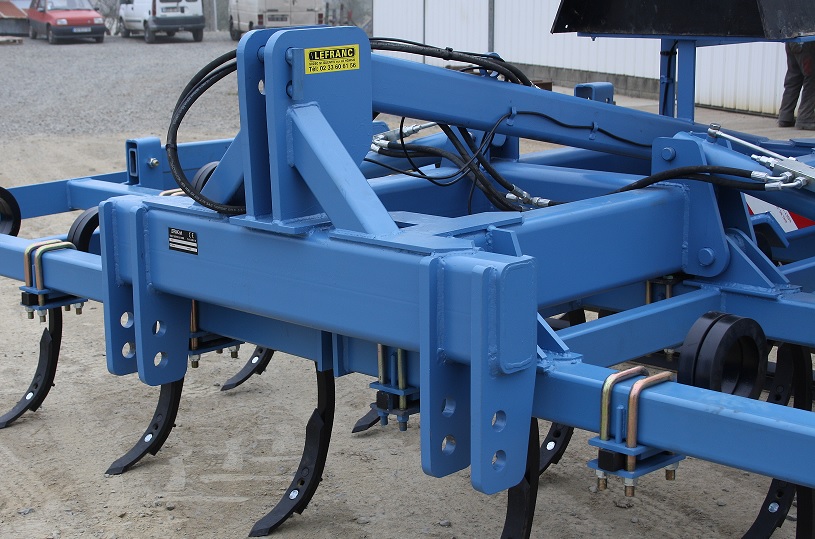

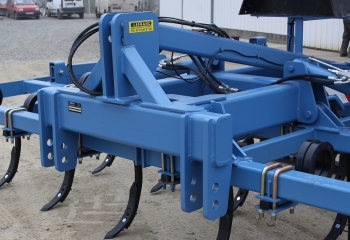

Attelage à chapes n°3 avec axes anti rotation
Chapes d’attelage de forte épaisseur enveloppant la poutre
Ecartement entre poutres : 700 mm
Dégagement sous châssis : 700 mm
Dents fixer par 2 plaques avec tétons anti-recul

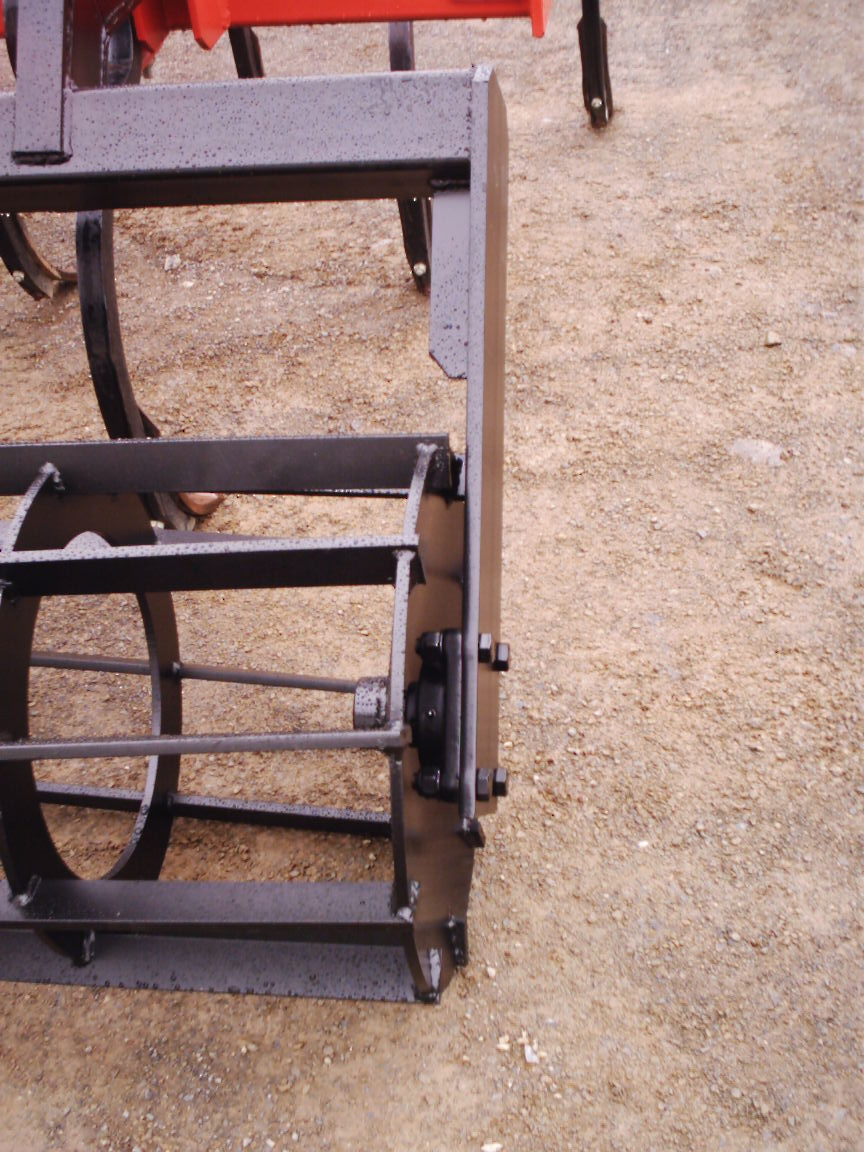

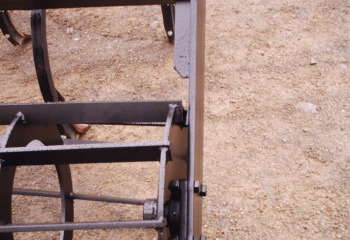

Rouleau cage fer plat Ø 550

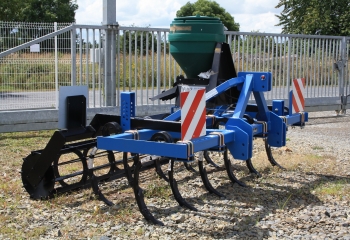

Support pour semoir
Plaques CE Arrière avec lumière

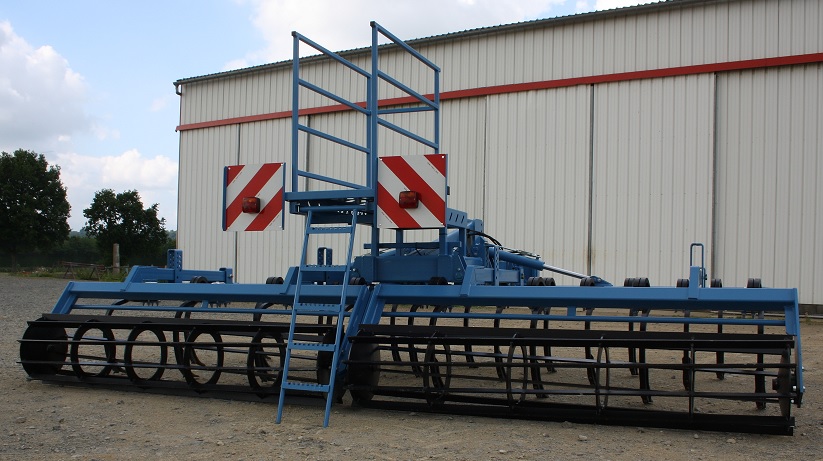

En option : garde corps avec échelle d’accès
Variantes :
|
Type |
Largeur Travail |
Nbre Dents |
Pas entre dents mm |
Poids Kg |
Puissance CV |
|
44520.108.02 |
4.50 m |
20 |
237 |
2350 |
120/150 |
|
45022.108.02 |
5.00 m |
22 |
237 |
2520 |
130/160 |
|
45524.108.02 |
5.50 m |
24 |
237 |
2650 |
140/170 |
|
46026.108.02 |
6.00 m |
26 |
237 |
2760 |
150/180 |
En Options :
|
Type |
Descriptions |
| 100.028.003 | Socs double cœur (U) En remplacement des socs d’origine |
| 100.028.004 | Socs auto-affûtant (U) En remplacement des socs d’origine |
| 100.028.002 | Aileron (u) |
| 100.051.000 | Garde corps sur passerelle avec échelle d’accès |
| 100.052.000 | Compteur KM avec boite pour document |
Télécharger la fiche technique
Dans un souci constant d’améliorer nos produits, nous nous réservons le droit d’en modifier les caractéristiques sans préavis. Les dimensions, volume et poids sont donnés à titre indicatif. Photos non contractuel.
Les dents du cultivateur provoquent un fendillement de la terre sur leur passage. Le mottes sont alors projetées latéralement et s'entrechoquent, ce qui permet d'affiner la structure de la couche travaillée et d'incorporer éventuellement les résidus de culture. La terre fine glisse dans le sillon formé par la dent tandis que les mottes restent en surface. La souplesse de la dent, obtenue par différents types d'étançons accroît l'effet de fragmentation de l'outil.
En Options :

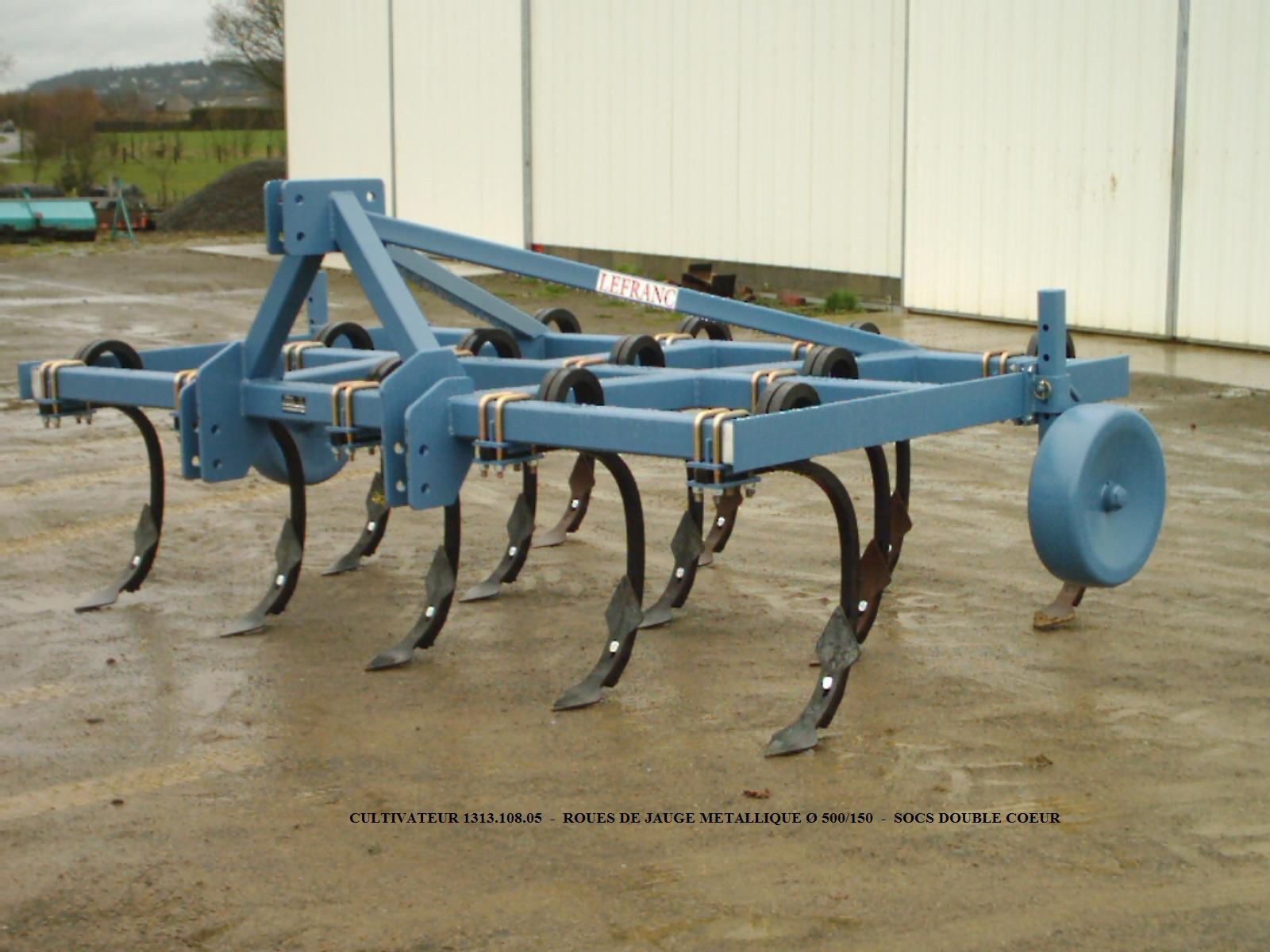

Soc double coeur

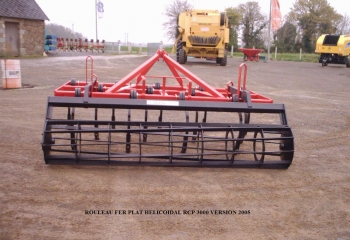

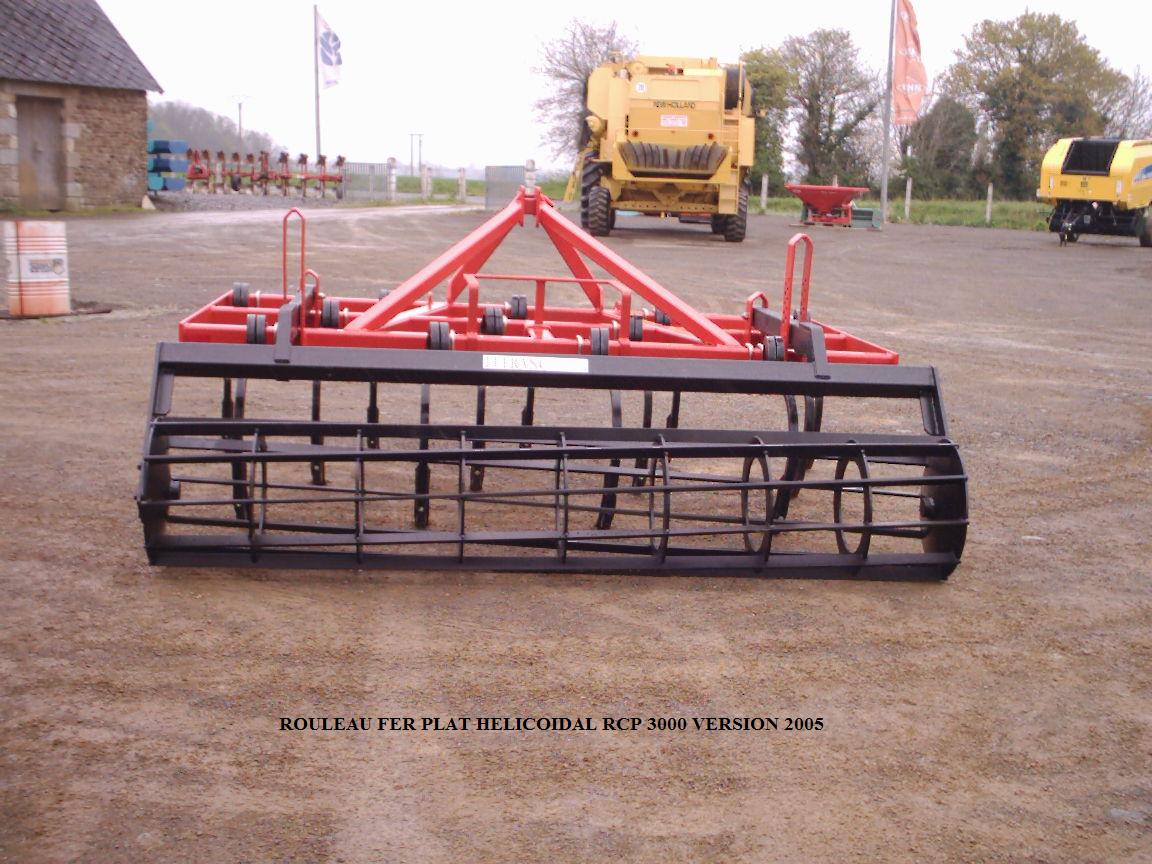

Rouleau de fer plats hélicoïdales
